Les fils et câbles électriques sont essentiels pour assurer une distribution sécurisée et efficace de l’électricité dans un logement.
Choisir les bons types de conducteurs, en respectant les normes en vigueur, vous garantira à la fois la sécurité et la conformité des installations électriques
On vous en dit plus dans cet article :
Dans le langage courant, la confusion est fréquente entre un fil et un câble électrique.
Un fil électrique est composé d’un conducteur unique (appelé âme), souvent en cuivre, recouvert d’un isolant (PVC, caoutchouc, Polyéthylène ou Polyuréthane).
Un câble électrique comprend plusieurs conducteurs, chacun séparés par un isolant et rassemblés par une gaine isolante.
On dystingue les fils souples des fils rigides.

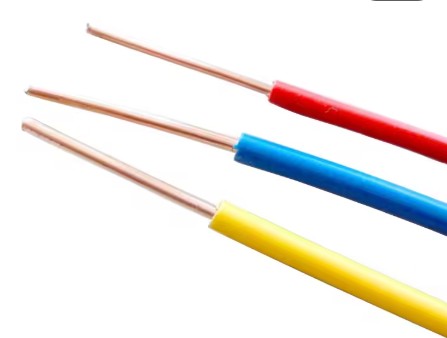

L’appellation du fil rigide courant est H07V-U
Le fil rigide, aussi appelé fil monobrin, est composé d'un seul conducteur (généralement en cuivre). Il est principalement utilisé pour les installations fixes dans les murs et les plafonds.
Il est idéal pour les circuits d'éclairage fixes et les prises de courant.
Ces fils sont particulièrement adaptés au câblage dans les gaines ICTA.
Les sections couramment utilisées sont 1,5 mm² et 2,5 mm².

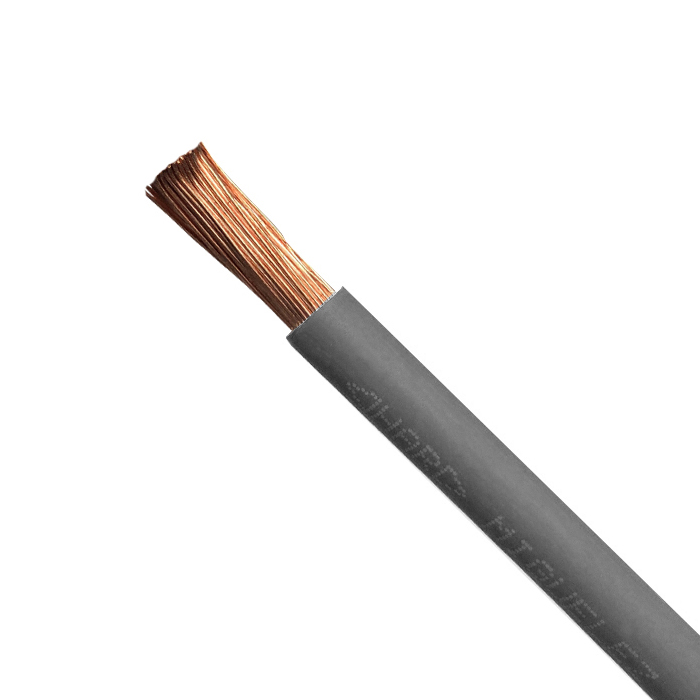

L’appellation du fil souple est H07V-K
Le fil souple, ou fil multibrin, est composé de plusieurs petits brins (généralement en cuivre). Il est plus flexible que le fil rigide, ce qui le rend idéal pour les appareils mobiles et les connexions temporaires.
Les fils souples peuvent également être utilisés pour réaliser des connexions au sein des tableaux électriques.
En fonction du type de fils qui les composent, on peut distinguer les câbles souples des câbles rigides.

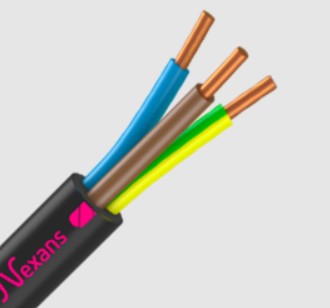

L’appellation des câbles rigides est R2V
Les câbles rigides sont utilisés pour les installations domestiques et industrielles. Ils sont résistants et peuvent être enterré ou posés en extérieur avec protection.
Ces câbles sont adaptés à une installation en intérieur comme en extérieur, à condition d'être protégés des rayons UV et des intempéries. Ils peuvent également être enterrés avec une protection mécanique appropriée (fourreau ou gaine).
Les sections courantes des fils qui les composent sont 1,5 mm², 2,5 mm² et 4 mm².

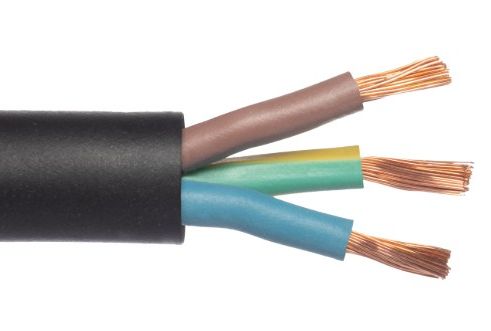

L’appellation des câbles souples est H07RN-F
Leur souplesse les rend idéals pour connecter les appareils mobiles aux prises électriques.
Les sections des conducteurs sont généralement de 1,5 mm² ou 2,5 mm².
Les câbles souples peuvent également être destiné aux environnements industriels sévères du fait qu’ils sont plus résistants aux chocs et à l'abrasion que les câbles rigides.
Les sections peuvent atteindre jusqu’à 50 mm².
3G signifie que le câble est composé de 3 conducteurs, dont un pour la terre (vert/jaune).
2,5 ou 1,5 indique la section de chacun des conducteurs en mm².
On pourra ainsi trouver l’indication R2V 3G2,5 pour désigner un câble composé de 3 fils rigides dont l’un est vert et jaune (destiné à la terre) et ayant chacun une section de 2,5mm².
Cette dénomination est utilisée pour les câble composés de 2 conducteurs (généralement l’un pour la phase, l’autre pour le neutre)
2,5 ou 1,5 indique la section de chacun des conducteurs en mm².
On pourra ainsi trouver l’indication R2V 2x1,5 pour désigner un câble composé de 2 fils rigides, ayant chacun une section de 1,5mm².
En France, les conducteurs (fils) doivent respecter certaines couleurs afin d’identifier parfaitement leur utilisation :

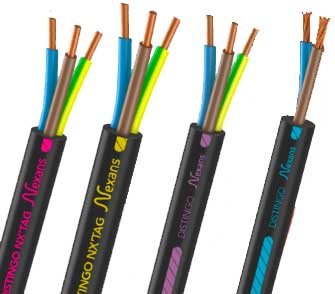

Nexans, (l’un des principaux fabricants français de fils et câbles électrique) utilise des repères de couleur afin de dystinguer les sections des câbles électriques :
Les fils et câbles rigides, comme le H07V-U ou le R2V, sont les plus couramment utilisés dans les installations fixes domestiques ou industrielles.
Cas autorisés :
Les fils et câbles souples, comme le H07V-K ou le H07RN-F, sont conçus pour des applications nécessitant de la flexibilité. Ils sont constitués de plusieurs brins de cuivre, ce qui les rend plus maniables que les conducteurs rigides.
Cas autorisés :
Quel que soit le type de conducteur, la section doit être adaptée à l’intensité et à la longueur du circuit, conformément à la NF C 15-100.
Chaque circuit, doit être protégé par un disjoncteur (ou fusible) adapté.
Voici un tableau indicatif qui reprend les principales utilisations :
| Section (mm²) |
Intensité maximale (A) |
Usage général |
|---|---|---|
| 1,5 | 10 à 16 | Éclairage, prises spécialisées faibles puissances |
| 2,5 | 16 à 20 | Prises de courant classiques |
| 4 | 25 | Circuit pour un appareil puissant (lave-linge, four). |
| 6 | 32 | Circuit pour la plaque de cuisson électrique |
| 10 | 40 | Alimentation principale ou sous-tableaux |
Les choix et les utilisations des fils et câbles électriques sont cruciaux pour garantir une installation sécurisée et conforme.
En respectant les sections adaptées, les désignations usuelles (R2V, 3G, etc.) et les normes en vigueur comme la NF C 15-100, vous optimisez à la fois la sécurité et la performance de votre réseau électrique.
De plus, outre les conducteurs (fils et câbles) des dispositifs de protections (disjoncteurs, fusibles, sectionneurs, …) doivent être installés pour sécuriser les circuits.
La réglementation évolue rapidement et de nouveaux produits sont régulièrement commercialisés.
N’hésitez pas à nous solliciter afin de vous conseiller et de vous accompagner dans votre projet.
Norme NF C 15 100 et ses différents guides d'applications.
