Les câbles réseau (ou câbles ethernet également appelés cables RJ45) permettent de réaliser des liaisons de communication électroniques entre différents équipements (ordinateurs, copieurs, box internet, téléphones, TV, décodeurs, …).
D’apparence simple, ils se composent portant de plusieurs caractéristiques répondant chacune à des exigences particulières.
Nous vous donnons quelques explications et nos conseils dans cet article.

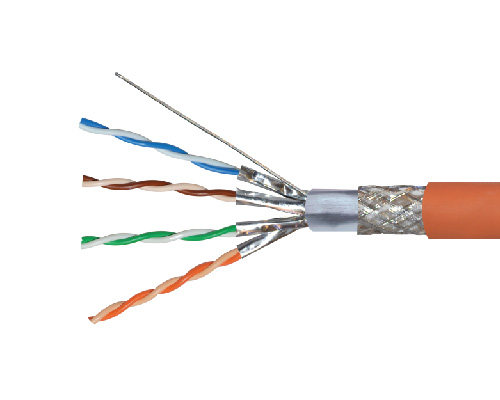

La plupart du temps, les câbles ethernet sont composés de 4 paires de fils appelés brins.

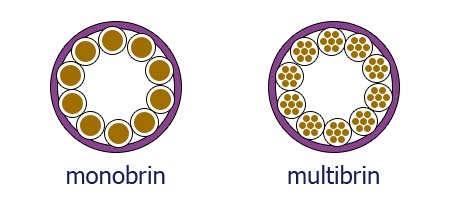

Les brins composant ces câbles peuvent être de deux natures :
Les fils (ou couleur), composants le câble sont constitués d’un seul brin de cuivre. Celui-ci est donc relativement rigide à l’instar d’un fil électrique rigide.
Il est destiné à des raccordements fixes entre des prises RJ45 femelles (entre une baie de brassage et une prise murale par exemple).
L’utilisation d’un câble monobrin est limité à une longueur de 90ML (mètres linéaires) afin d'assurer une continuité du signal sans perte.
Les fils (ou couleur), composants le câble sont constitué de plusieurs petits fils de cuivre ce qui confère une certaine souplesse au câble. On peut retrouver des caractéristiques similaires aux câbles souples utilisés en électricité.
Le câble multibrin étant destiné à raccorder une installation fixe (prise RJ45 femelle) à un appareil (ordinateur, box internet, …) ils sont donc généralement dotés de terminaisons RJ45 mâle.
Leur utilisation est limitée à une longueur de 15 à 100ML en fonction de la catégorie.
La catégorie du câble va permettre de déterminer la quantité de donnée par seconde (le débit) qu’il est possible de faire transiter dans ce câble.
(données théoriques)
Ajoutons que pour que ces débits puissent être atteints, il convient à ce que non seulement les câbles soient dans la catégorie appropriée mais également les connecteurs !

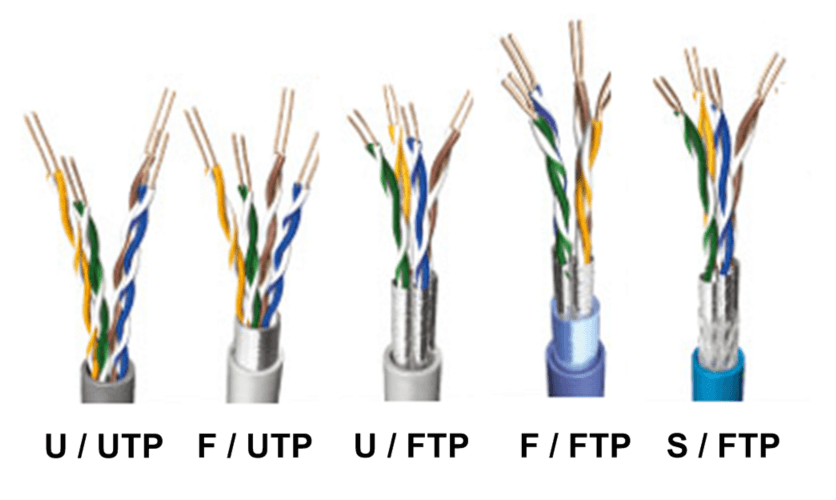

Le blindage est un élément constitutif important du câble ethernet. En effet, c’est celui-ci qui va permettre de protéger les données transitant dans le câble des perturbations électromagnétiques de l’environnement.
On distingue 2 schémas de câblage : le câble droit et le câble croisé.
Le câble croisé permet de connecter deux hôtes identiques en direct et sans recourir à un switch (ou hub). Par exemple raccorder 2 ordinateurs directement l’un à l’autre.
Le câble droit permet de connecter des hôtes différents entre eux ou par l’intermédiaire d’un switch (ou hub). Par exemple raccorder 3 ordinateurs entre eux via un switch.
La connexion en câble droit est la plus utilisée.

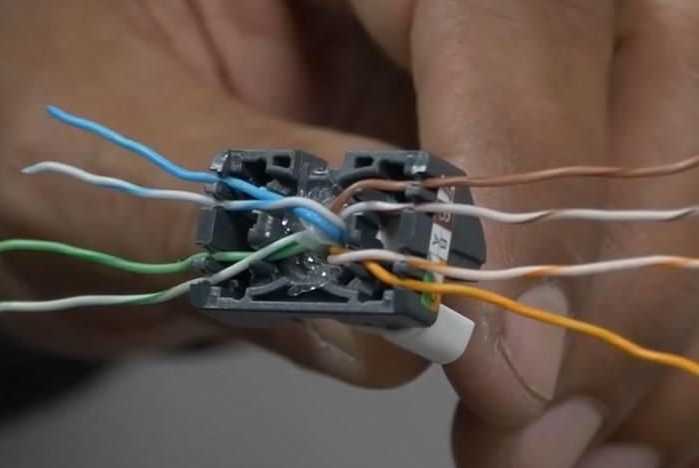

Quelque soit le fabriquant, compte-tenu de la faible section des brins, les jonctions entre ces brins et les connecteurs se font de manière sertie, sans nécessité de dénuder les fils.
Dans l’absolu, pour un câble droit, rien n’oblige à respecter une association des couleurs à chaque broche de la connectique, tant que ce brochage est identique de part et d’autre du câble.

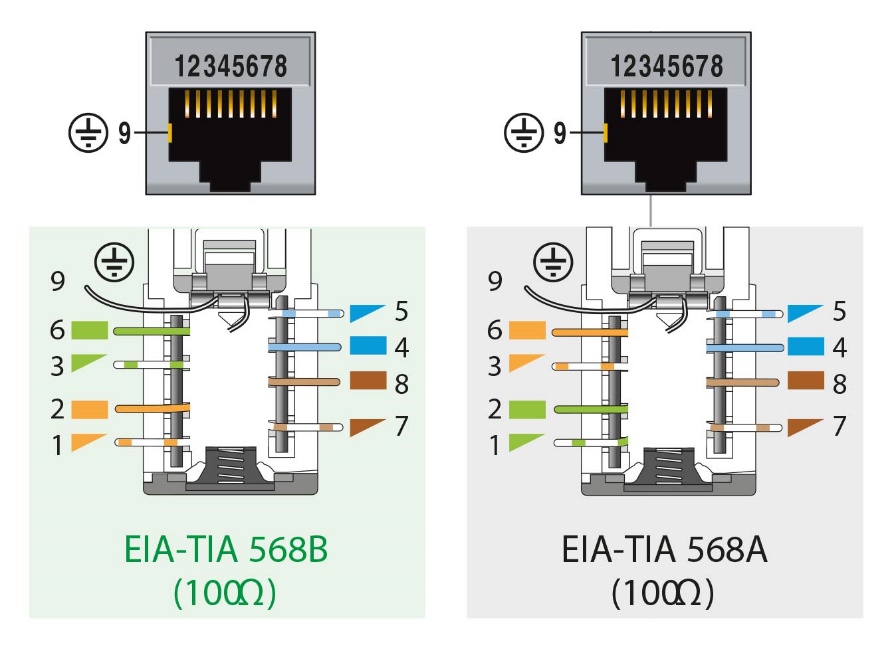

Pour autant, 2 standards de connexion existent. Le brochage de type A et le type B.
Peu importe de type de brochage choisis, tant c’est le même qui est utilisé de part et d’autre d’un même câble.

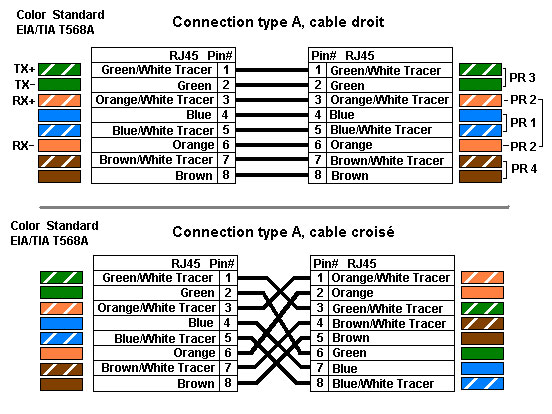

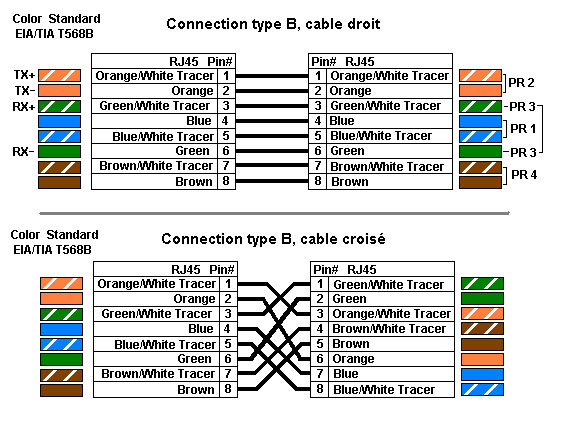

Vous trouverez ci-dessous les schémas de brochage de type A et B pour les câbles droits et câbles croisés.
Les câbles monobrins sont utilisés en intallation fixe, dans les cloisons, entre deux prises murales RJ45 femelles. Sur celles-ci viennent se brancher des câbles multibrins pour se raccorder aux différents équipements (ordinateurs, copieurs, switch, …)
Norme NF C 15-100, normalisation IEEE 802.3, ISO/CEI 11801 et EN 50173
La catégorie 5e convient la plupart du temps pour des particuliers
La catégorie 6 sera surtout utilisée dans des usages professionnels dans les entreprises.
Il est inutile d’utiliser des catégories plus élevées que l’usage auquel le cable est destiné, cela entrainerait des coûts plus importants sans raison.
Il est recommandé d'utiliser un blindage de type F/UTP si plusieurs câbles sont installés côte à côte, par exemple à proximité d'un switch ou dans une baie de brassage
C'est ce blindage qui convient dans dans les cas les plus courants
On utilisera un blindage S/FTP si le câble est à proximité d’une installation électrique (prise, goulotte, ...)
Le blindage U/FTP est adapté pour le raccordement des équipements à prise murale si l'environnement ne présente aucun risque de perturbation et les données transférées présentent un faible enjeux (téléphones par ex)
Le blindage ne protège pas le câble des coupures (cisaillement, écrasement, torsion, …) mais simplement des perturbations environnementales. S’il est nécessaire de protéger physiquement le câble, il est donc préférable d’utiliser un fourreau ou une gaine résistante plutôt que de recourir à un blindage supérieur, ce qui s’avérerait bien plus onéreux.
De nos jours, les équipements modernes qui utilisent la technologie réseau ethernet sont en capacité d’échanger des données entre eux même s’ils sont connectés directement de l’un à l’autre par un câble droit. Le recours à des câbles croisés est de moins en moins utile.
N'hésitez pas à nous solliciter, nous saurons vous conseiller dans les choix de câble afin que ceux-ci correspondent au mieux à votre besoin.
Lorsque qu’il s’agit d’une installation fixe, dans des cloisons ou des plafonds par exemple, il est également important de repérer les départs et arrivée de chaque câble.

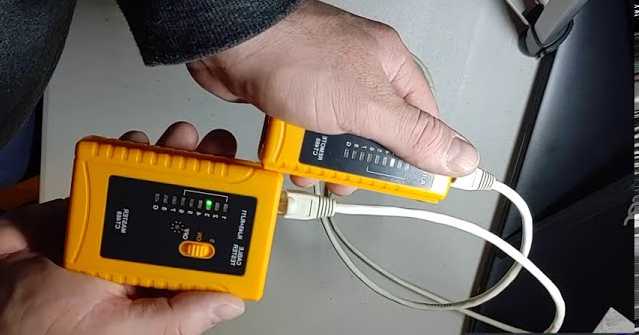

Nous sommes équipés pour effectuer ces opérations de test et de repérage.
N'hésitez pas à nous solliciter pour vos projets de cablage informatique !
